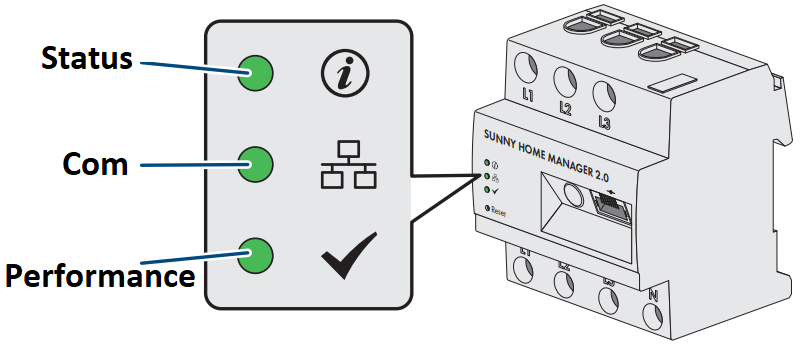

Status LED: Anzeige des Betriebszustand des SHM |
Grün Leuchtend |
SHM ist eingeschaltet |
|
Grün blinkend |
Update wird durchgeführt |
|
|
Rot Leuchtend |
SHM startet |
|
|
Rot blinkend |
Keine Verbindung zum Portal |
|
|
Com LED: Anzeige des Zustands der Ethernet-Kommunikation zum Router |
Aus |
Keine Verbindung über Ethernet |
|
Grün Leuchtend |
Verbindung über Ethernet ist hergestellt |
|
|
Grün blinkend |
SHM sendet Daten |
|
|
Performance LED: Anzeige des Betriebszustands des Energiemanagement, der Portalverbindung und des Fehlerstatus |
Aus |
SHM ist nicht im Portal registriert |
|
Grün Leuchtend |
Energiemanagementfunktioniert einwandfrei |
|
|
Grün blinkend |
Fehler liegt vor ist und im Portal zu sehen |
|
|
Rot Leuchtend |
Fehler liegt vor aber ist nicht im Logbuch/Portal |
|
|
Rot blinkend |
keine Verbindung zum Portal |
